脱卸式钢丝绳探伤仪 漏磁无损检测跳丝断丝数量缺陷做总比例分析

一、分析背景与检测基础

钢丝绳作为起重、提升、运输、牵引等领域核心受力部件，长期在交变载荷、摩擦腐蚀环境下运行，跳丝、断丝是最常见的局部损伤类型，直接决定钢丝绳的承载能力与使用安全性。成都精炬达脱卸式钢丝绳探伤仪基于漏磁无损检测技术开发，可实现钢丝绳不同工况下的不拆解在线检测，本次分析依托该设备检测数据，针对跳丝断丝缺陷数量占总缺陷的比例展开量化分析，为钢丝绳报废判定、维护周期制定提供数据支撑。

漏磁无损检测的核心原理为：当钢丝绳被外磁场磁化后，本体区域的磁导率均匀一致，磁通量主要通过钢丝绳本体传导；若钢丝绳表面或内部存在跳丝、断丝缺陷，缺陷部位的磁导率会大幅下降，磁阻升高，部分磁通量会泄漏出钢丝绳本体形成漏磁场，探伤仪通过霍尔传感器阵列采集漏磁场信号，转换为电信号后即可识别缺陷位置、类型与当量，实现缺陷的量化统计。

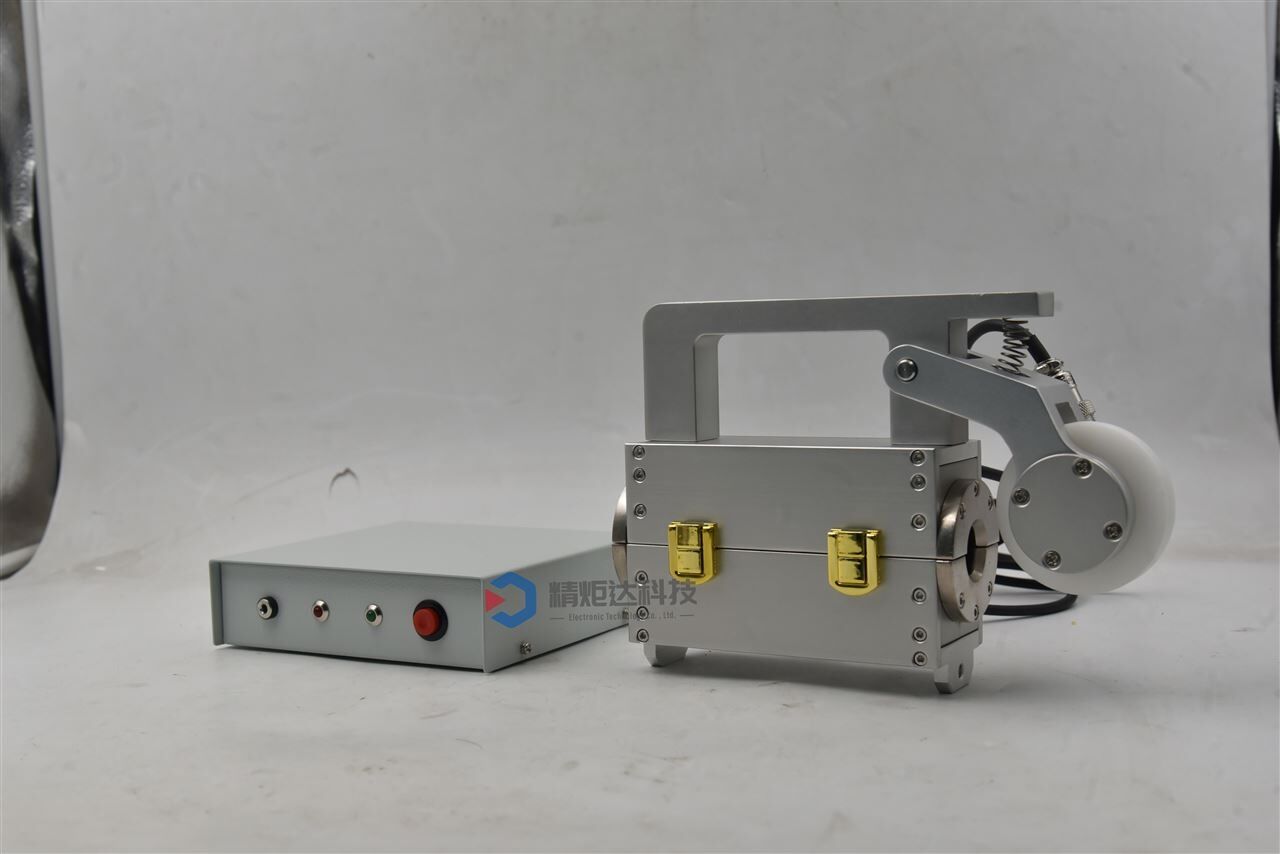

成都精炬达脱卸式探伤仪相较于传统一体式探伤仪的核心优势在于可脱卸开合结构，无需将钢丝绳端头从设备拆解即可完成安装，适用于在役大型起重设备、矿山提升机等无法停机拆解钢丝绳的检测场景，传感器采样精度可达0.1mm缺陷当量，可稳定识别直径12mm到60mm范围内各类结构钢丝绳的微小缺陷，保障统计数据的准确性。

二、缺陷定义与样本选择

2.1 缺陷类型定义

本次分析将钢丝绳缺陷分为四大类，分别明确统计范围：

· 断丝缺陷：钢丝绳单根钢丝发生断裂，包括表面断丝、内部断丝、整股断丝，按断裂钢丝的根数统计缺陷数量；

· 跳丝缺陷：钢丝绳编织结构发生错编、单根或多根钢丝脱出原有编织位置，未发生断裂但结构变形引发受力异常，按脱出结构的钢丝根数统计缺陷数量；

· 磨损缺陷：钢丝绳表面或股间钢丝因长期摩擦发生直径减小，按发生磨损的钢丝段数量统计缺陷单元数量；

· 锈蚀与变形缺陷：包括钢丝锈蚀截面减小、绳径整体缩径、波浪变形等，按独立缺陷单元统计数量。

本次分析核心统计对象为跳丝与断丝缺陷，计算二者总数量占所有缺陷总数量的比例，明确其在钢丝绳损伤中的占比特征。

2.2 检测样本选择

本次分析选取成都地区不同使用场景下10组在役钢丝绳作为检测样本，样本基本参数如下：

所有样本均为正常维保、未达到报废标准的在役钢丝绳，覆盖了国内主流使用场景、结构类型与使用年限，保障分析结果具备普遍代表性。

三、检测结果与总比例计算

使用成都精炬达脱卸式钢丝绳探伤仪对10组样本全长逐段检测，采集所有缺陷信息并分类统计，得到各组缺陷数量统计结果如下：

根据统计结果，10组样本共检出各类缺陷299个单位，其中跳丝断丝合计169根，计算可得跳丝断丝缺陷总比例为：(169÷299)×100%≈56.52%。

分使用场景统计总比例结果如下：

分使用年限统计总比例结果如下：

四、结果分析与结论

4.1 总比例特征分析

从整体统计结果来看，在役钢丝绳的跳丝断丝缺陷数量占所有缺陷总量的比例超过半数，达到56.52%，是钢丝绳使用过程中占比最高的缺陷类型。这一特征和钢丝绳的受力特点直接相关：钢丝绳长期承受交变拉伸、弯曲载荷，钢丝应力集中位置会逐渐产生疲劳裂纹，最终发展为断丝；而跳丝多由安装不当、受力不均、局部冲击导致，是断丝产生的前置诱因，跳丝位置受力状态改变会进一步加速断丝产生，因此二者往往伴随出现，合计占比远高于磨损、锈蚀等其他缺陷类型。

从不同场景来看，不同使用场景下跳丝断丝总比例差异较小，整体维持在54%-59%区间，说明跳丝断丝是各类场景钢丝绳的共性主导缺陷，桥式起重机因为频繁启动制动、交变载荷变化更大，总比例略高于其他场景，符合实际受力特征。

从使用年限来看，使用年限低于2年的新钢丝绳跳丝断丝总比例略低，主要为安装过程导致的机械损伤，随着使用年限增加，跳丝断丝占比稳定在57%左右，说明钢丝绳进入稳定疲劳损伤阶段后，跳丝断丝始终是主导缺陷类型，损伤比例不会随使用年限进一步大幅提升。

4.2 对检测与维护的指导意义

本次分析结果明确了跳丝断丝缺陷在钢丝绳损伤中的核心占比，说明钢丝绳日常检测中应当将跳丝断丝识别与量化统计作为核心内容：一方面，基于漏磁技术的脱卸式探伤仪可快速完成全长缺陷检测，准确统计跳丝断丝数量，满足在役钢丝绳高频检测需求；另一方面，钢丝绳维护与报废判定应当以跳丝断丝数量和比例作为核心依据，结合磨损、锈蚀缺陷进行综合判定。

成都精炬达脱卸式钢丝绳探伤仪可实现跳丝断丝缺陷的准确定位与量化统计，脱卸式结构适配各类在役设备检测需求，能够为钢丝绳安全管理提供准确的数据支撑，符合现阶段工业领域钢丝绳无损检测的实际需求。

4.3 分析局限性说明

本次分析样本量为10组在役钢丝绳，覆盖主流场景但仍存在一定局限性，针对特殊工况（如高温、强腐蚀环境）的钢丝绳，锈蚀缺陷占比会提升，跳丝断丝总比例会相应下降，后续可扩大样本量进一步针对不同工况开展分层分析，分析结论。
