一、产品定义与应用场景

成都精炬达电子科技有限公司生产的这款JD-CSC系列无线残余扭矩扳手是一种专为螺栓联接残余扭矩检测设计的智能工具，能够在完成残余扭矩检测后，将检测得到的扭矩数值通过无线传输方式实时发送至MES生产制造执行系统或者工厂上位机软件，实现检测数据的自动采集、存储与追溯，解决传统人工检测记录数据易出错、效率低、无法实时管控的痛点。

该产品主要应用于对螺栓联接扭矩精度、质量管控要求较高的工业生产领域，具体应用场景包括：

· 汽车整车与零部件制造：发动机缸体螺栓、底盘悬挂螺栓、动力总成螺栓等关键联接部位的残余扭矩抽检与全检，满足汽车行业IATF16949质量体系对过程数据可追溯的要求

· 风电装备制造：风机塔筒法兰联接螺栓、叶片螺栓的安装后残余扭矩验证，保障风电设备长期运行的结构安全性

· 工程机械制造：挖掘机、起重机等重型设备结构联接螺栓的质量检测，避免因螺栓松脱引发的安全事故

· 轨道交通装备：高铁、地铁车体转向架螺栓的装配质量检测，满足轨道交通行业严苛的安全管控标准

· 航空航天制造：飞机结构件、发动机零部件螺栓联接的残余扭矩检测，实现高精度数据采集与全生命周期追溯

二、核心功能特点

2.1 残余扭矩精准检测

产品采用高灵敏度应变式扭矩传感器，测量精度可达±1%FS，能够精准捕捉螺栓装配后的实际残余扭矩值，避免传统指针式扭矩扳手检测误差大的问题。针对不同规格的螺栓，支持多档位扭矩量程切换，覆盖从5N·m到2000N·m的常用检测范围，满足不同场景的检测需求。同时支持顺时针、逆时针双向扭矩检测，适配不同安装方向的螺栓检测要求。

2.2 无线实时数据传输

内置低功耗蓝牙或LoRa无线传输模块，检测完成后可在100ms内将扭矩数据、检测时间、扳手编号、检测人员编号、螺栓工位编号等信息实时传输至目标系统，无需人工手动录入。传输距离在开阔车间环境可达100米以上，穿透车间隔墙、设备遮挡后仍可保证稳定连接，支持多扳手同时联网传输，满足批量检测作业的需求。对于信号遮挡严重的场景，可选配无线信号中继器扩展传输范围，保障全厂范围内数据传输稳定。

2.3 MES/上位机适配兼容

支持主流工业通讯协议，包括Modbus TCP、OPC UA、MQTT等，能够快速对接绝大多数厂商的MES系统与上位机管控软件，无需复杂的二次开发即可完成系统接入。产品提供标准API接口与SDK开发包，可根据客户的实际系统环境定制开发对接方案，适配客户个性化的系统架构与数据格式要求。支持按照客户要求定制数据上报格式，包括工位编码规则、数据字段顺序、存储格式等，实现与现有生产管控体系的无缝融合。

2.4 本地存储与断点续传

扳手内置大容量闪存，可本地存储不少于10万条检测数据，当无线网络出现临时中断时，检测数据会自动保存在本地，网络恢复后自动补传至上位机或MES系统，不会出现数据丢失的问题。操作人员可通过扳手自带的OLED显示屏查看本地存储的历史数据，方便现场离线作业时核对检测结果。

2.5 智能交互与状态提示

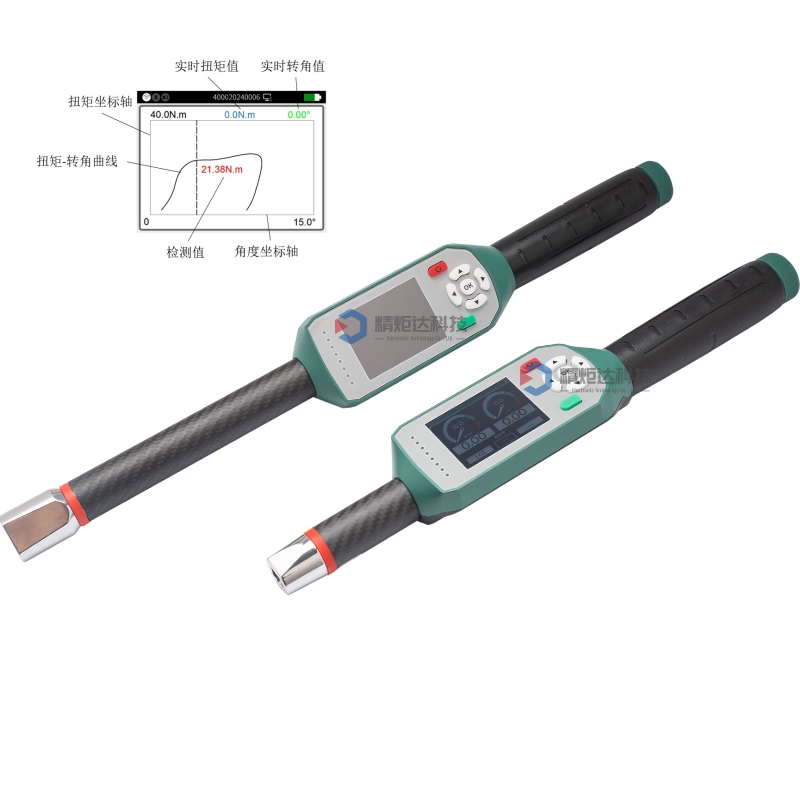

配备高清OLED显示屏，可实时显示当前检测扭矩值、峰值扭矩、电池电量、连接状态等信息，操作人员在现场即可直观读取检测结果。支持多色LED状态指示灯与蜂鸣器提示，当检测扭矩超过预设合格范围时，会第一时间发出声光报警，提示操作人员不合格螺栓，避免不合格品流入下一道工序。支持蓝牙连接手机APP，可通过手机完成参数设置、历史数据查询、设备校准等操作，使用更加灵活方便。

三、核心技术参数

四、系统对接与实施流程

为保障产品能够快速对接现有MES系统或上位机软件，标准实施流程如下：

1. 需求调研：工程师对接信息部门与生产部门，确认客户现有MES/上位机系统版本、通讯协议、数据格式要求、网络架构等信息，形成对接方案。

2. 协议适配：根据需求完成通讯协议适配与数据格式定制，在实验室完成模拟对接测试，验证数据传输的稳定性与准确性。

3. 现场调试：工程师上门完成无线信号点位测试、扳手联网配置、系统联调，验证现场环境下数据传输的稳定性，培训现场操作人员与维护人员。

4. 试运行验收：交付客户进入为期1~2周的试运行，收集使用反馈，优化调整参数，完成最终验收。

五、产品优势

对比传统残余扭矩检测方式，带实时数据传输功能的无线残余扭矩扳手具备以下明显优势：

· 提升检测效率：省去人工记录数据的环节，检测完成后数据自动上传，单台螺栓检测时间可缩短30%以上，批量检测时效率提升更加明显。

· 保障数据真实准确：数据自动采集上传，无法人工篡改，从源头保障检测数据的真实性，满足质量体系审核对数据真实性的要求，避免人工记录出错、漏记、修改数据等问题。

· 实现全流程追溯：每一条检测数据都关联工位、人员、时间、批次信息，出现质量问题时可以快速追溯到具体工位与操作人员，帮助企业快速定位问题根源，提升质量管理水平。

· 实时质量管控：不合格数据可以实时触发MES系统报警，现场管理人员可以第一时间处置不合格品，避免不合格品流入下工序，减少批量质量问题带来的损失。

· 降低管理成本：减少人工数据录入与整理的工作量，降低质量管理的人工成本，数据自动汇总生成质量报表，减少统计工作量。

六、选型与定制说明

客户可根据自身的检测量程需求、传输距离要求、系统对接需求选择适配的产品型号，对于特殊需求，可提供定制化服务：包括定制特殊量程、定制通讯协议、定制手柄长度、定制防爆版本满足易燃易爆场景使用要求等。产品提供12个月的免费保修服务，终身维护，定期提供校准提醒服务，保障扳手长期测量精度稳定。
