焊点拉力检测技术：原理、方法与应用研究-基于50kN S型外置式拉力检测仪

一、引言

焊点作为机械制造、汽车工业、航空航天、电子设备等领域中最常见的连接结构之一，其力学性能直接决定了整个构件的安全性与使用寿命。据统计，机械装备领域超过40%的结构失效事故与焊点连接强度不足直接相关，因此对焊点进行精准的拉力检测，是把控产品质量、规避安全风险的核心环节。

传统焊点拉力检测多采用内置传感器的一体型拉力设备，在大载荷工业检测场景中存在安装空间受限、传感器易受焊接高温干扰、量程不足等问题，S型外置传感器拉力检测仪凭借结构简单、安装灵活、量程覆盖广的优势，逐渐成为50kN级大载荷焊点拉力检测的主流方案。本文将围绕焊点拉力检测技术的基本原理、主流检测方法，结合50kN S型外置传感器拉力检测仪的技术特性，分析其在不同领域的应用场景与性能优势，为工业生产中的焊点质量检测提供参考。

二、焊点拉力检测技术的基本原理

2.1 焊点力学失效的基本规律

焊点连接的本质是通过焊接过程使被连接件的母材金属发生熔化或塑性变形，形成原子间的结合，其受力承载能力主要取决于焊点的熔核面积、组织成分、结合强度以及焊接工艺缺陷。当焊点受到轴向拉力作用时，失效形式主要分为三种：熔核内断裂、界面断裂和母材撕裂，不同失效形式对应的极限拉力值直接反映了焊点的连接质量：若发生熔核内断裂或界面断裂，说明极限拉力由焊点自身强度决定；若发生母材撕裂，说明焊点强度高于母材，焊接质量满足设计要求。

焊点拉力检测的核心原理，就是通过对焊点试样施加可控的轴向拉伸载荷，记录载荷从0加载到焊点失效过程中的力值变化，获取焊点的极限抗拉力、屈服强度、伸长率等关键力学参数，以此判定焊点是否满足设计强度要求。

2.2 传感器测力的基本原理

当前主流的拉力检测均采用电阻应变式测力原理，S型传感器作为电阻应变式传感器的典型结构，其工作原理基于弹性形变与应变电信号的转换：当外力作用于传感器两端的受力端时，S型弹性体发生弹性形变，粘贴在弹性体敏感区域的电阻应变片随之发生形变，导致应变片的电阻值发生变化，通过测量桥路将电阻变化转化为可测量的电压信号，再经过信号放大、模数转换与标定换算，即可得到实际的拉力值。

对于50kN量程的S型传感器，弹性体一般采用合金结构钢加工而成，经过热处理保证弹性性能与线性度，应变片多采用高温固化工艺粘贴，确保大载荷下的测量稳定性。

三、焊点拉力检测的主要方法分类

根据检测对象的属性与检测目的，焊点拉力检测可以分为破坏性检测与非破坏性检测两大类，不同方法对检测设备的要求存在明显差异。

3.1 破坏性焊点拉力检测

破坏性检测是目前工业领域判定焊点强度最准确的方法，主要用于焊接工艺验证、批次产品质量抽检，需要将带有焊点的试样从构件上切割下来，在拉力检测设备上进行拉伸直至焊点失效，获取极限拉力数据。常见的破坏性检测试样类型包括：

· 搭接剪切试样：是常用的焊点拉力检测试样，两块薄板搭接后形成单个焊点，拉伸过程中焊点承受剪切拉力，符合大多数车身、压力容器焊点的实际受力状态；

· 十字拉伸试样：两块薄板垂直十字交叉焊接，对两端施加轴向拉力，焊点承受正拉应力，主要用于检测焊点抗正拉破坏的能力；

· 撕裂试样：针对厚板多点焊接结构，采用单边撕裂的方式加载，检测多个焊点的整体承载能力。

破坏性检测的优势在于结果准确可靠，能够直接得到焊点的极限强度数据，缺点是会破坏原有构件，只能用于抽检，无法实现100%全检，对于大载荷厚板焊点，需要检测设备具备不低于50kN的量程，才能满足加载需求。

3.2 非破坏性焊点拉力检测

非破坏性检测主要用于成品构件的在线检测或全检，不需要破坏焊点与原有构件，一般采用渐进加载的方式，对焊点施加额定的试验拉力，保持一定时间后观察焊点是否发生开裂或脱落，若焊点未发生失效则判定为合格。非破坏性检测多用于汽车生产线在线质量管控、大型压力容器焊缝焊点出厂检测，要求检测设备能够灵活适配不同工位的检测需求，外置式传感器更容易安装在机械手臂或移动检测装置上，适配性更好。

3.3 不同检测方法对设备的要求对比

四、50kN S型外置传感器拉力检测仪的结构与技术特性

S型传感器是当前外置拉力检测领域应用广泛的传感器结构，50kN量程的产品主要针对大载荷焊点检测场景设计，和传统一体型拉力试验机、内置传感器检测设备相比，具备明显的技术优势。

4.1 整体结构组成

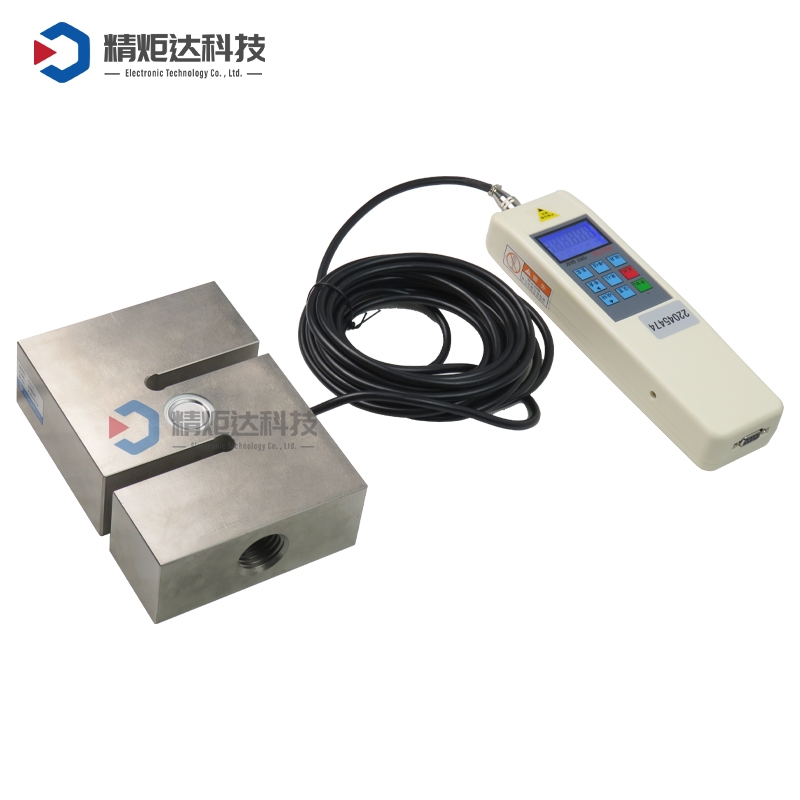

50kN S型外置传感器拉力检测仪主要由四个部分组成：

· S型测力传感器：核心测力单元，采用S型双孔弹性体结构，两端分别设计有内螺纹连接孔，可方便连接加载机构与加载头，外置安装不需要集成在设备主体内部，适配不同的加载场景；

· 信号处理单元：包括信号放大器、模数转换模块、数据采集模块，部分便携式检测仪将信号处理单元集成在手持式仪表中，可实时显示力值数据；

· 加载机构：根据应用场景不同，分为手动液压加载、电动加载、气缸加载等形式，S型传感器串联在加载回路中，不影响加载机构的结构设计；

· 数据输出与存储模块：可将力值-位移曲线、极限力值等数据传输到上位机，生成检测报告。

4.2 核心技术优势

针对焊点拉力检测的实际需求，50kN S型外置传感器拉力检测仪具备以下特性：

1.量程适配性好，满足大载荷焊点检测需求

厚板焊接、多点焊接结构的单个焊点或一组焊点的极限拉力往往超过10kN，大型工程机械结构的焊点极限拉力可达到30~40kN，50kN的额定量程可以覆盖绝大多数工业领域大载荷焊点的检测需求，同时保留足够的过载余量，避免传感器因过载损坏。

2.外置结构，安装灵活适配性强

S型传感器本身为独立的测力单元，外置安装的设计可以灵活串联到不同的加载系统中，既可以在实验室搭配通用拉力试验机使用，也可以安装在生产线的机械手臂、移动检测车中，实现现场在线检测，解决了一体型拉力试验机无法对大型成品构件进行焊点检测的问题。对于在役设备的焊点检测，外置S型传感器可以通过简易工装固定在检测位置，不需要拆解构件，检测便利性大幅提升。

3.S型结构，抗偏载能力强

焊点拉伸检测过程中，由于试样加工或安装误差，容易出现偏载的情况，S型弹性体结构本身具备更好的抗偏载性能，和柱式传感器、轮辐式传感器相比，偏载条件下的测量误差更小，对于现场非标准试样的检测，测量准确性更高。

4.精度稳定，可靠性高

合格的50kN S型外置传感器，测量精度可以达到0.5级甚至0.2级，满足焊点拉力检测的精度要求，弹性体经过调质处理与稳定性处理，长期使用零点漂移小，传感器外置布置也避免了焊接现场高温对传感器性能的影响，使用寿命更长。

4.3 主要技术参数参考

五、50kN S型外置传感器拉力检测仪在焊点拉力检测中的应用

5.1 汽车工业车身焊点质量检测

汽车车身是焊点应用最集中的领域，一台普通乘用车的车身包含超过4000个焊点，焊点强度直接决定了车身的结构刚性与碰撞安全性。在焊接工艺开发阶段，需要对不同焊接参数下的焊点进行破坏性拉力检测，确定优的焊接电流、焊接时间、压力参数，对于高强度钢板厚板焊点，其极限拉力可达30kN以上，需要50kN量程的检测设备才能满足加载要求。

在整车生产线上，部分车企采用非破坏性在线抽检的方式，对关键位置的焊点施加额定拉力进行检测，50kN S型外置传感器可以集成在移动检测小车上，灵活移动到车身不同位置进行检测，不需要将车身切割取样，大幅提高了检测效率，降低了检测成本。

5.2 工程机械结构件焊点检测

工程机械的起重臂、车架、转台等结构件多采用厚板焊接成型，焊点承载的工作载荷大，对强度要求高，单个大尺寸焊点的极限拉力可达到40kN以上，在出厂检验过程中，需要对抽检试样进行拉力检测，验证焊接工艺的可靠性。由于结构件尺寸大，无法放入通用一体型拉力试验机，采用50kN S型外置传感器搭配液压加载工装，可以直接对大型结构件上的焊点进行原位检测，不需要切割取样，简化了检测流程。

在工程机械在役运维检测中，对于长期承载的结构件焊点，需要定期检测其强度是否满足要求，采用外置S型传感器拉力检测仪，可以在不拆解结构的情况下完成检测，提高了运维检测的效率。

5.3 航空航天构件焊点检测

航空航天领域对构件连接质量的要求较高，焊点的微小缺陷都可能引发严重的安全事故，对于承力构件的焊点，不仅需要进行工艺验证阶段的破坏性检测，还需要在生产过程中进行非破坏性抽检，部分大型承力结构的焊点要求施加40kN的验证拉力，50kN量程的S型外置传感器可以满足检测要求，同时其高精度的特性可以准确控制加载力值，避免过加载对合格焊点造成损伤。

5.4 压力容器焊点质量检测

压力容器的筒体与封头连接部位多采用焊接结构，焊点的强度直接影响压力容器的承压安全性，根据国家相关标准要求，压力容器生产过程中需要对焊点进行抽样拉力检测，对于大型压力容器，取样检测成本高，采用非破坏性原位检测的方式，利用50kN S型外置传感器拉力检测仪对焊点施加规定的试验拉力，保压观察无失效即可判定合格，大幅降低了检测成本，提高了检测效率。

六、应用中的问题与优化方向

6.1 常见应用问题

在实际应用中，50kN S型外置传感器拉力检测仪也存在一些需要注意的问题：一是外置安装时，如果工装设计不合理，容易引入额外的偏载，导致测量误差偏大，需要优化工装连接结构，保证拉力作用线与传感器轴线重合；二是在焊接现场使用时，电磁干扰容易影响信号稳定性，需要采用屏蔽电缆与数字信号输出，提高抗干扰能力；三是长期大载荷使用后，S型弹性体可能出现微小的零点漂移，需要定期进行标定，保证测量准确性。

6.2 优化方向

未来针对焊点拉力检测的需求，50kN S型外置传感器拉力检测仪可以从几个方向进行优化：一是采用温度补偿技术，提高传感器在高温现场环境下的测量稳定性；二是集成无线传输模块，省去布线的麻烦，进一步提高现场检测的灵活性；三是和自动化加载系统结合，实现加载、数据采集、合格判定全自动化，提高检测效率，适配工业4.0时代的智能化生产检测需求。

七、结论

焊点拉力检测是保障焊接结构质量安全的核心环节，不同应用场景对检测设备的量程、安装灵活性提出了不同要求，50kN S型外置传感器拉力检测仪凭借量程适配性好、安装灵活、抗偏载能力强、精度稳定的优势，适配了大载荷焊点的实验室检测与现场检测需求，目前已经在汽车工业、工程机械、航空航天、压力容器等领域得到广泛应用。随着工业领域对焊接质量要求的不断提升，50kN S型外置传感器拉力检测仪的技术还将不断优化，在焊点质量检测领域发挥更大的作用，为各行业的焊接质量管控提供可靠的技术支撑。
