基于数据集中管理与MES通讯的残余扭矩扳手溯源管理方案

一、方案背景与需求分析

在现代汽车制造、工程机械、航空航天等装备制造行业中，螺纹连接的扭矩精度直接影响产品装配质量与运行安全，残余扭矩作为螺纹连接最终装配精度的核心检测指标，对连接强度、防松性能都有决定性影响。残余扭矩扳手作为检测残余扭矩的核心计量器具，其计量精度、使用状态、溯源记录的管理一直是企业质量管理体系中的薄弱环节：传统管理模式下，残余扭矩扳手的校准记录、使用数据、检定证书分散存储在不同部门的纸质档案或独立电子表格中，无法实现统一调取与状态监控；部分企业仅依靠人工记录扳手使用与溯源信息，容易出现记录遗漏、数据失真、溯源链条断裂等问题，导致不合格扳手流入生产环节，引发装配质量风险；同时，制造车间已经普遍部署了制造执行系统（MES），但残余扭矩扳手的管理数据与MES系统隔离，无法实现扭矩检测数据与生产工单、工位信息、产品批次的联动追溯，当出现质量问题时无法快速定位是扭矩检测精度问题还是装配工艺问题。

在此背景下，搭建一套基于数据集中管理、支持与MES系统双向通讯的残余扭矩扳手溯源管理体系，既能够满足计量管理的合规要求，也能够打通计量器具数据与生产制造数据的链路，提升产品质量追溯能力，已经成为离散制造企业*质量管理体系的必然需求。

二、核心建设目标

本方案围绕残余扭矩扳手的全生命周期管理，核心实现三大目标：

· 数据集中统一管理：将所有在用、备用、报废的残余扭矩扳手的基础参数、校准记录、检定证书、使用记录、维修记录等全量数据统一存储到中心化管理数据库，消除数据孤岛，实现全口径数据可查询、可统计、可追溯。

· MES系统双向通讯交互：打通残余扭矩扳手溯源管理系统与企业现有MES系统的数据链路，实现生产工位权限绑定、检测数据自动回写、扭矩扳手状态实时同步，避免人工二次录入带来的数据错误。

· 全链条溯源可查：建立从计量检定机构溯源→企业内部校准→生产工位使用→产品批次检测的完整溯源链条，任何环节都可以正向查询扳手状态，反向追溯产品检测记录，满足IATF16949等质量管理体系对计量器具溯源的合规要求。

三、总体架构设计

3.1 层级架构

本系统采用四层架构设计，分别为感知层、数据传输层、数据中心层、应用层：

感知层：主要通过二维码、RFID芯片绑定每一台残余扭矩扳手，现场操作人员通过PDA或工业平板扫描识别扳手标识，快速调取扳手基础信息与溯源状态，实现物理器具与数字数据的一一对应。

数据传输层：采用工业以太网+无线WiFi的混合传输模式，满足车间现场移动操作的网络需求，同时通过加密传输协议保障数据交互安全，实现与MES系统的稳定数据交互。

数据中心层：搭建中心化的残余扭矩扳手溯源数据库，存储所有扳手全生命周期数据，同时配置标准API接口，为MES系统提供数据调用与接收能力，实现数据集中存储与共享交互。

应用层：面向计量管理人员、生产管理人员、现场操作人员提供不同权限的功能模块，满足不同角色的管理与操作需求。

3.2 数据交互架构

本系统与MES系统采用松耦合的交互模式，既保证数据连通性，也不会对现有MES系统的运行造成影响，具体交互逻辑如下：

1. MES系统向本系统推送生产工单信息、产品批次信息、工位信息，本系统根据当前使用的残余扭矩扳手的状态判断是否允许开展检测作业，若扳手超期未校准或精度不合格，则向MES系统反馈锁定指令，禁止该工位开展检测作业；

2. 现场操作人员完成残余扭矩检测后，本系统自动将检测数据、扳手编号、当前校准有效期、操作人员信息回传给MES系统，MES系统将该数据绑定到对应产品批次的生产记录中，实现产品质量全链路追溯；

3. 当计量管理人员完成残余扭矩扳手的校准后，本系统自动将新的校准信息、有效期信息同步给MES系统，MES系统更新对应扳手的可用状态，保证生产环节使用的所有扳手都在合格有效期内。

四、核心功能模块

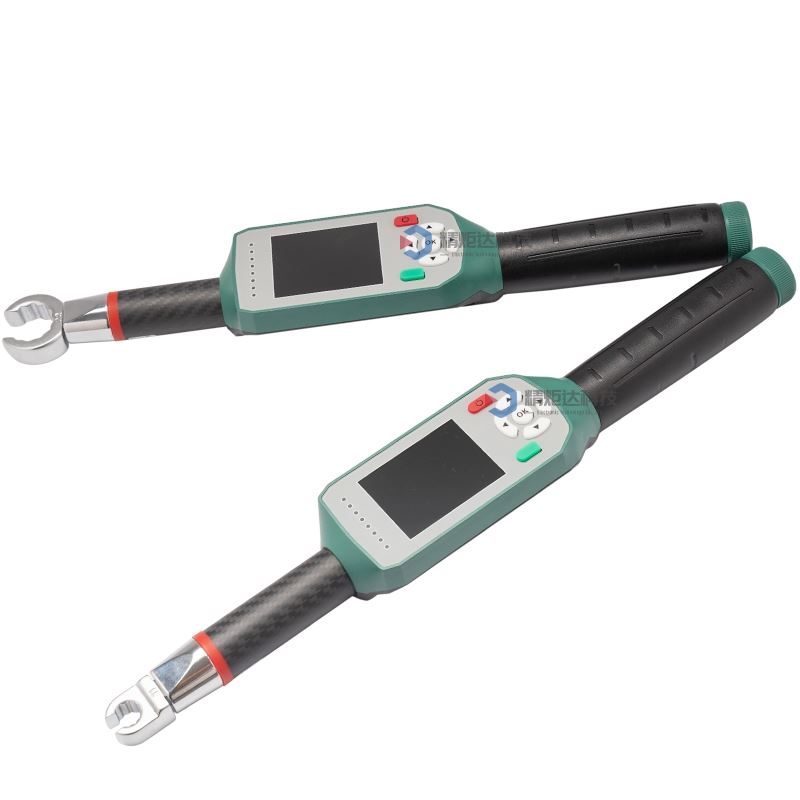

4.1 残余扭矩扳手基础信息管理模块

该模块实现所有扳手基础数据的集中录入与管理，每台扳手分配的身份编码，对应记录的核心信息包括：扳手基本参数（品牌、型号、量程、精度等级、出厂编号、购置日期）、计量溯源信息（法定计量机构检定证书编号、检定日期、有效期、检定结果）、企业内部校准信息（校准周期、校准人员、校准记录、校准结果）、使用范围（绑定生产车间、工位、对应产品类型）、状态信息（在用、停用、报废、维修中）。支持批量导入导出功能，方便企业完成初始数据的录入，同时支持按型号、量程、状态、有效期等多维度查询统计，快速生成计量器具管理台账。

4.2 全生命周期溯源管理模块

该模块记录每台残余扭矩扳手从购置入库、检定、领用、校准、维修、报废的全流程信息，形成完整的溯源链条：

· 购置入库环节：同步留存购置发票、出厂合格证、检定证书的电子档案，支持在线查阅下载；

· 领用归还环节：记录领用部门、领用人、领用日期、归还日期，对应绑定使用工位信息，明确使用责任；

· 校准检定环节：自动根据预设校准周期提前7天发送校准提醒，避免出现超期未校准的情况，每次校准都记录校准点、校准偏差、校准结果，自动更新溯源状态；

· 维修报废环节：记录维修原因、维修内容、维修后的校准结果，报废后自动标记状态，禁止在生产环节使用，留存报废审批记录。

所有环节都留下不可篡改的记录，满足质量管理体系外审对计量器具溯源记录的检查要求。

4.3 MES系统通讯交互模块

该模块通过标准RESTful API接口实现与MES系统的双向数据交互，核心支持以下功能：

接口支持自定义配置，适配企业现有不同品牌、不同版本的MES系统，不需要对MES系统进行大规模改造，部署成本低，上线周期短。

4.4 预警与统计分析模块

该模块提供自动预警功能，针对超期未校准、精度偏差超差、即将到期报废的残余扭矩扳手自动推送预警信息给计量管理人员，预警方式支持系统消息、企业微信、邮件等多种形式。同时支持多维度统计分析，可生成残余扭矩扳手合格率统计、校准计划完成率统计、不同量程扳手使用频率统计、精度偏差趋势分析等报表，帮助计量管理人员优化校准周期，及时淘汰精度稳定性差的扳手，降低计量管理成本。

五、溯源流程设计

5.1 正向溯源流程（从扳手到产品）

当需要查询某一台残余扭矩扳手的使用历史时，通过扫描扳手二维码输入编码，即可查询该扳手的历次检定校准记录、历次使用记录，对应到每一次使用所检测的产品批次、生产工单、检测数值，实现从计量溯源到生产检测的全链路正向可查。

5.2 反向溯源流程（从产品到扳手）

当产品出现质量问题，需要追溯该产品残余扭矩检测是否合规时，在MES系统中调取该产品的生产记录，通过本系统接口直接查询检测该产品所使用的残余扭矩扳手的编号、检定状态、校准有效期、历次校准偏差，确认是否存在因为扳手精度不合格导致的检测数据失真，快速定位质量问题原因，缩短质量问题排查时间。

六、实施价值

本方案实施后，可为企业带来多方面的管理提升：

· 合规性提升：实现残余扭矩扳手全生命周期溯源数据的集中统一管理，满足IATF16949等质量管理体系对计量器具溯源的要求，避免外审不合规风险。

· 质量风险降低：通过自动预警与MES状态锁定，杜绝超期未校准、不合格的残余扭矩扳手流入生产环节，从计量源头保障残余扭矩检测数据的准确性，提升产品装配质量稳定性

· 追溯效率提升：打通计量数据与生产数据的链路，质量问题追溯时间从传统的数天缩短到数分钟，大幅提升质量问题响应与处理效率。

· 管理成本降低：替代传统人工纸质记录与分散台账管理模式，减少计量管理人员的事务性工作，提升计量管理工作效率。
